問題 75 / 放射線物理学・放射線計測学 / 電気回路・合成抵抗
第72回 午後 問75
放射線物理学・放射線計測学
電気回路・合成抵抗問題

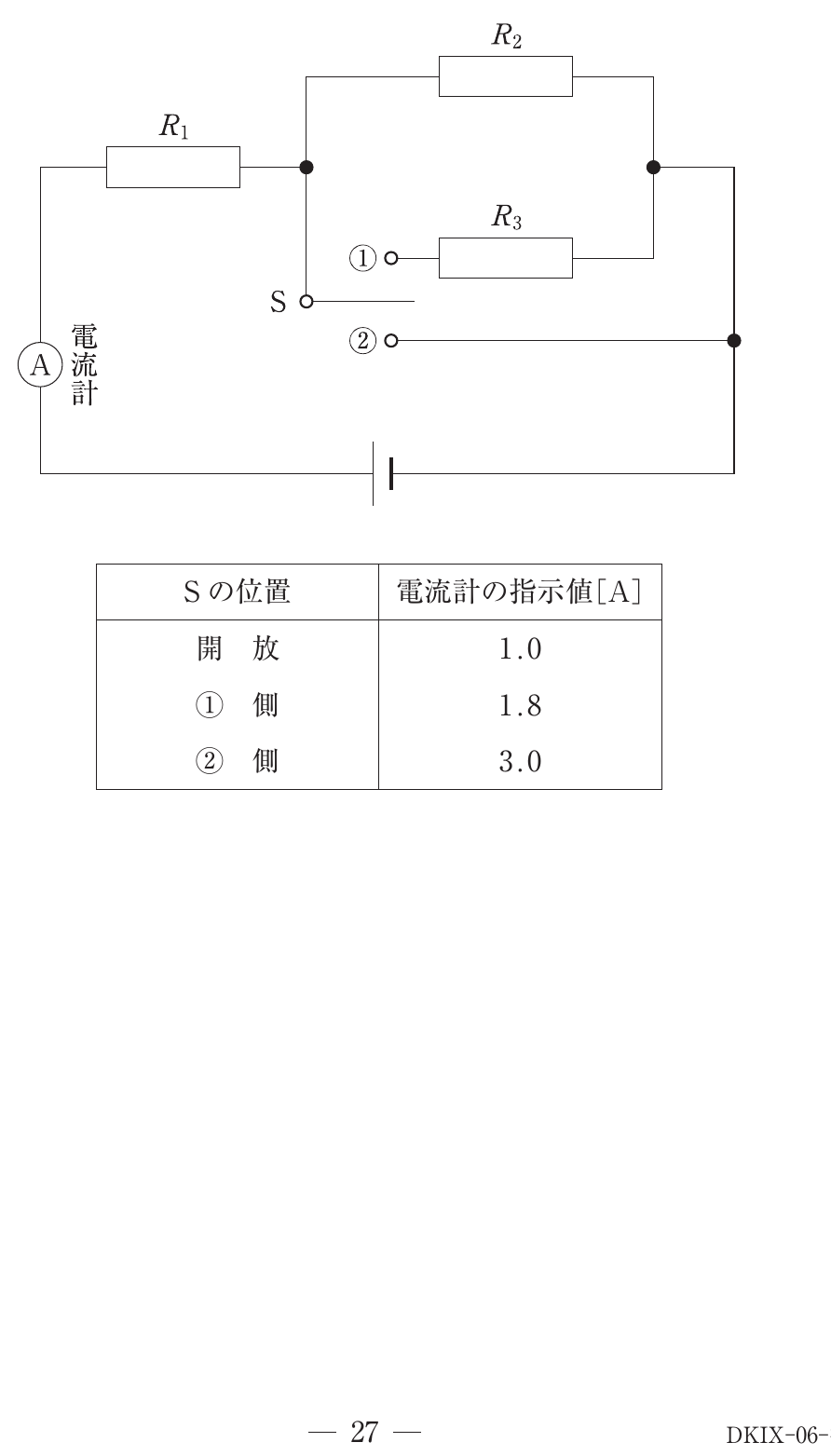

選択肢を1つ選択抵抗、切り替えスイッチ及び電流計を図のように接続して直流電圧 60 V を加え たときの、スイッチ S の位置と電流計の指示値との関係を次の表に示す。 抵抗 R3［ Ω ］はどれか。 ただし、電流計の内部抵抗は無視できるものとする。 S の位置 電流計の指示値［A］ 開 放 1.0 ① 側 1.8 ② 側 3.0
問題図表
